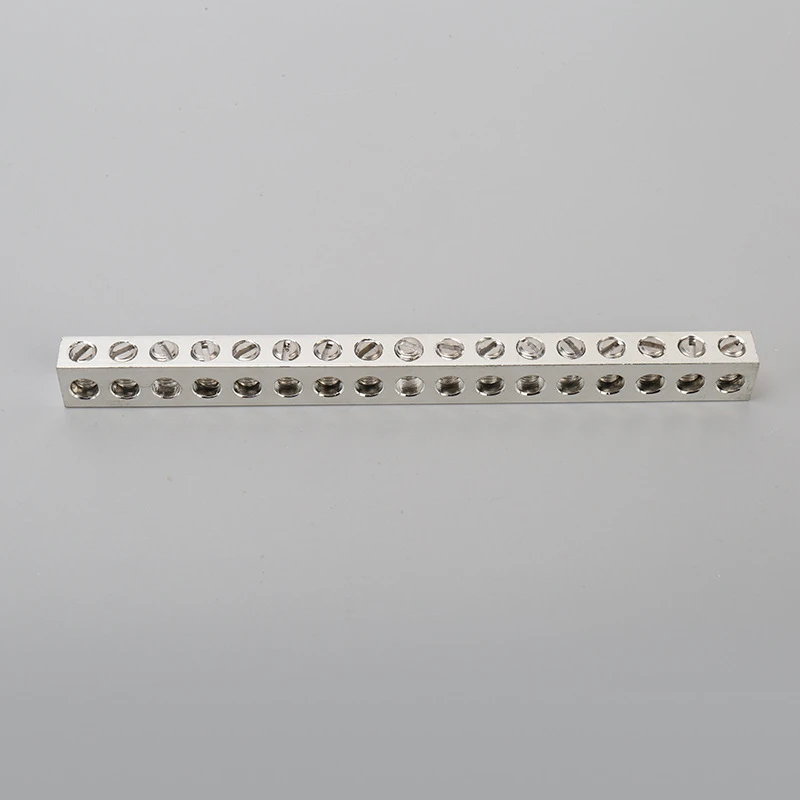

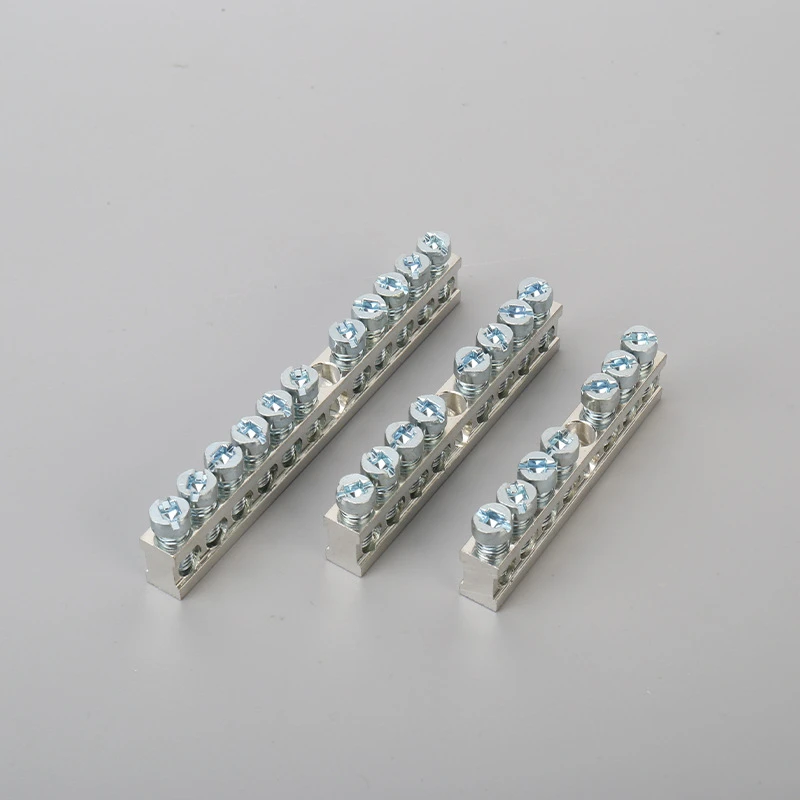

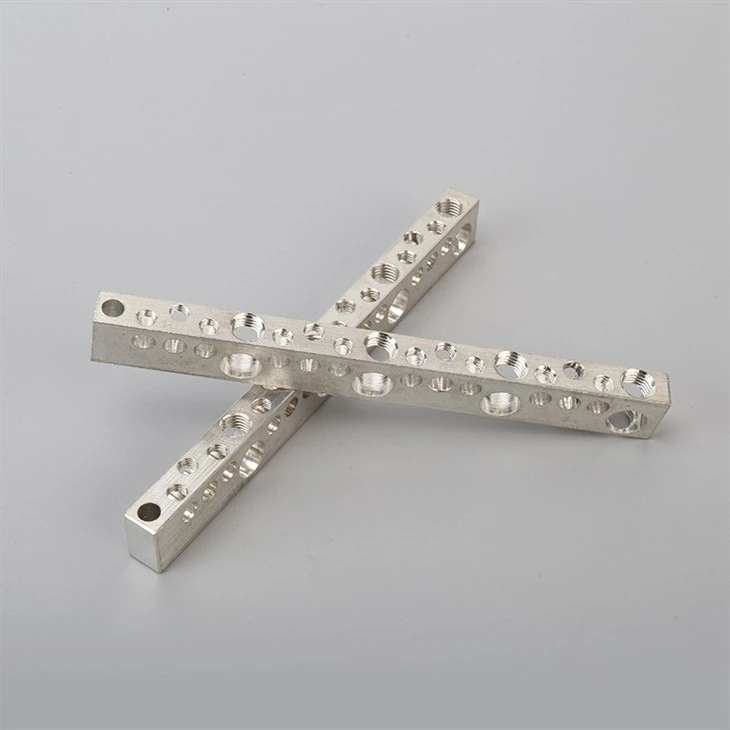

Riel de distribución de cables multi-con tornillos de fijación independientes para cableado de panel
Un carril conecta varios conductores en una fila compacta.
Cada posición del cable funciona de forma independiente: inserte el cable pelado en la abertura lateral y apriete el tornillo correspondiente desde arriba. La disposición lineal mantiene múltiples conductores organizados dentro de un panel donde los conectores sueltos individuales ocuparían más espacio.
El riel se puede preparar con el número exacto de posiciones de cable requeridas por el diseño del gabinete.
Matriz de orden
| Código Artículo | El comprador especifica |
|---|---|
| Posiciones | Cantidad de conexiones de cables |
| Diámetro de entrada | Diámetro acabado de cada abertura de cable. |
| Paso | Distancia entre centros de conexión adyacentes |
| Longitud del riel | Longitud total de corte |
| Rosca de tornillo | Tamaño de rosca para cada tornillo de presión |
| Montaje final | Orificio, ranura, soporte o sin característica de montaje |
| Material del cuerpo | Aleación conductora requerida |
| Estilo de tornillo | Hueco en cruz, ranura, casquillo hexagonal o combinación |
¿Cómo se instala?
El riel puede fijarse directamente a un panel, sujetarse dentro de un soporte aislado o ensamblarse en un gabinete eléctrico. Los orificios de montaje pueden ubicarse en ambos extremos o posicionarse según la carcasa del cliente.
¿Qué debe coincidir con el cable?
El diámetro de entrada debe proporcionar suficiente espacio de inserción sin dejar un espacio excesivo. La longitud del tornillo también debe crear un contacto adecuado con el conductor mientras se mantiene dentro de la altura de instalación permitida.
¿Se pueden combinar dos tamaños de orificios?
Sí. Un riel puede contener una conexión entrante más grande y varias posiciones salientes más pequeñas cuando esta disposición se muestra en el dibujo.
¿Cómo se fabrica?
El material conductor largo se corta a la longitud requerida. Se perforan las aberturas para cables y los elementos de montaje, y luego se golpean los orificios verticales para tornillos. A continuación se desbarba el carril, se limpia y se monta con tornillos individuales.
¿Qué comprobamos?
Cantidad de conexión
Espaciado de centro-a-centro
Diámetro de entrada del cable-
Participación del hilo
Proyección de tornillo
Posición final-de montaje
Bordes afilados alrededor de las aberturas para cables.
Responsabilidad eléctrica
El comprador determina el rango del conductor y la clasificación eléctrica de la instalación completa. La evaluación debe considerar la sección transversal-del riel, la conductividad de la aleación, la presión del tornillo, el área de contacto, la temperatura de funcionamiento y las condiciones del recinto.
Presentación de proyecto
Envíe un dibujo, muestra marcada o croquis acotado que contenga:
Número de posiciones de cable
Diámetros de entrada de cable-
Espaciado central
Tamaño total del riel
Detalles del tornillo
Diseño de montaje final-
Cantidad requerida
Mensaje de consulta
Comparta su diseño de cableado y el espacio de montaje disponible. Prepararemos la configuración del riel alrededor de sus posiciones de conexión.
